Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...

новый модуль подсветки LG 43LK5400PLA

COV34966201

Подсветка K430WDK5 A2 4708-K43WDK-A2213K01
LED 4708-K43WDK-A2213K01

K430WDK5 A2 4708-K43WDK-A2213K01
LED 4708-K43WDK-A2213K01
COV34966201  Подсветка K430WDK5 A2 4708-K43WDK-A2213K01 LED 4708-K43WDK-A2213K01

Maxxx аватар
Не в сети
Регистрация: 21/06/21
Сообщения: 2187

Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...

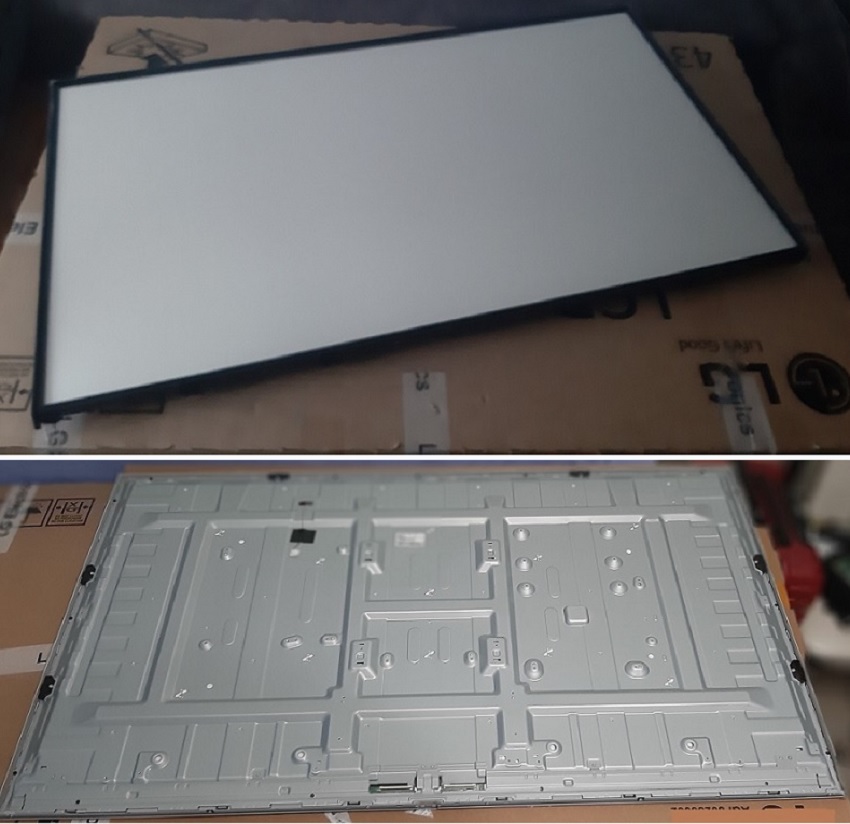

модуль подсветки в сборе LG 50NANO / LG 50UP77 / 50UP8**
с линейками подсветки
SSC_Y21 Slim Trident_50UP80 _ S ленты для подсветки SSC_Y21 Slim Trident_50UP80_HKC LGD_PTN0.5_REV00
со светофильтрами - с рассеивателями

для моделей LG  50" UP - серии
для моделей LG 50" NANO - серии

LG 50NANO776PA.DRUYLJU
LG 50NANO776PA.DRUSLJU
LG 50NANO766PA.DRUYLJU
LG 50NANO766PA.DRUSLJU
LG 50NANO756PA.DRUYLJU
LG 50NANO756PA.DRUSLJU
LG 50UP77006LB.DRUSLJU
LG 50UP77006LB.DRUYLJU
LG 50UP77026LB.DRUSLJU
LG 50UP77026LB.DRUYLJU
LG 50UP77506LA.DRUSLJU
LG 50UP77506LA.DRUYLJU
LG 50UP78006LC.DRUSLJU
LG 50UP78006LC.DRUYLJU
LG 50UP80006LA.DRUSLJU
LG 50UP80006LA.DRUYLJU
LG 50UP81006LA.DRUSLJU
LG 50UP81006LA.DRUYLJU

6 шт. светодиодных лент для подсветки телевизора
SSC_Y21 Slim Trident_50UP80 _ S ленты для подсветки SSC_Y21 Slim Trident_50UP80_HKC LGD_PTN0.5_REV00

http://www.tvservice.org/files/20220902_103040.jpg
http://www.tvservice.org/files/50nano756.jpg

Прикрепленные файлы:

Maxxx аватар
Не в сети
Регистрация: 21/06/21
Сообщения: 2187

Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...

подсветка матрицы

6922L-0067A,
47" V13 ART TV REV 0.4, 6920L-0001C

LC470EUH-LFF1 . LC470EUH ( LF ) ( F1 )

применение

LG 47LA790V
LG 47LA860V
LG 47LA868V
LG 47LA8600
и в каких то SONY -где применена
матрица LC470EUH-LFF1

6922L-0067A, 47" V13 ART TV REV 0.4, 6920L-0001C
6922L-0067A, 47" V13 ART TV REV 0.4, 6920L-0001C

Maxxx аватар
Не в сети
Регистрация: 21/06/21
Сообщения: 2187

Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...

42 "V13 EDGE VER0.3
6916L-0001C . 6900L-0646C
6922L-0103A . 6922L-0062A
6916L-1316A . 6916L-1472A
AT0205A
60 светодиодов

для LC420EUN-SFF3 . LC420EUN ( SF ) ( F3 )
для LC420EUN-SFF2 . LC420EUN ( SF ) ( F2 )

применение

LG 42LA643V .
LG 42LA644V
LG 42LA645V .
LG 42LA640S
LG 42LA6400
LG 42LA6408
LG 42LA6418
LG 42LA641V

можно в сборе - в корыте со светофильтрами
можно на радиаторе
можно просто линейку

6922l-0062a_v1b_42v13_edge_rev0.3   6916L-0001C.

Maxxx аватар
Не в сети
Регистрация: 21/06/21
Сообщения: 2187

Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...

модуль подсветки в сборе для тв LG 49 дюймов
( корпус матрицы со светодиодной подсветкой и рассеивателями )

для моделей

LG 49UK6200PLA
LG 49UK6300PLB
LG 49UK6390PLG
LG 49UK6400PLF
LG 49UK6450PLC
LG 49UK6470PLC

LG 49UM7450PLA
LG 49UM7400PLB
LG 49UM7390PLC
LG 49UM7300PLB
LG 49UM7020PLF
LG 49UM7050PLF
LG 49UM7090PLA
LG 49UM7100PLB
LG 49LJ5500
LG 49LJ550M
LG 49UJ630V
LG 49UJ631V
LG 49UJ634V
LG 49UJ639V
LG 49UJ6300
LG 49LJ594V
LG 49LJ595V
LG 49LK5910PLC
LG 49LK5100PLA

AC490DGG-SLEM1_RA
AC490DGG-SLJM1_RA
NC490DGG-AAGP1
HC490DGG-SLTL7-A191
HC490DUN-SLTL1-A19X
SDL490W0 (LD0-B11)
AC490DGG-SLEM3-RA
HC490DGG-SLTLB-719X
AC490DGG-SLEM2_RA
AC490DGG-SLJM2_RA
NC490DUE-AAFX1-41CA

LC49490134B
LC49490135B
LG 49"
JL.D49091330-001FS-M LGSBWAC72

JL.D49091330-001FS-M

- LC49490134B - 4 планки по 5 светодиодов
- ​LC49490135B - 4 планки по 4 светодиода
________________________________

Характеристики
JL.D49091330-001FS-M . LED QTY:9lampLamp voltage:3VBulb distance:111mm

JL.D49091330-001FS-M LGSBWAC72
JL.D49091330-001FS-M LGSBWAC72
JL.D49091330-001FS-M LGSBWAC72

Maxxx аватар
Не в сети
Регистрация: 21/06/21
Сообщения: 2187

Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...

подсветка тв EDGE LED

6922L-0018A LEFT 47 V12 Edge REV1.4 7 L-Type 6920L-0131C

6922L-0017A LEFT 47 V12 Edge REV1.4 7 R-Type 6920L-0131C

2 планки 595мм по 48 светодиодов

/6922l-0018a_left_47_v12_edge_rev1.4_7_l-type_6920l-0131c
6922L-0018A   6922L-017A
6922l-0017a_left_47_v12_edge_rev1.4_7_r-type_6920l-0131c_lc470eue

применение
LG 47LM580T
LG 47LM580S
LG 47LM585T
,
LG 47LM620T
LG 47LM620S
LG 47LM6200

LG 47LS560T
LG 47LS562T
,
Philips 47PFL4007T/12,
Philips 47PFL4007T/60,
Philips 47PFL4307T/12
Supra STV-LC47660FL00

Матрица
LC470EUE-SEF1
LC470EUE-SEM1
LC470EUE-SEM2
LC470EUN-SEF1

Maxxx аватар
Не в сети
Регистрация: 21/06/21
Сообщения: 2187

Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...

LED Backlight strip 28 lamp For LG INNOTEK 43INCH FHD L/R-TYPE 8520PKG 56EA MAK63207501 43LF63-FHD
LG INNOTEK 43inch FHD 8520PKG 56EA V01 141007 MAK63207501

подсветка для аппаратов


LG 43LF570V
LG 43LF632V
LG 43LF630V
LG 43LF634V
LG 43LF6300

модуль LCD

HC430EUN-VAEN1-211X

 8520PKG 56EA MAK63207501 43LF63-FHD
подсветка LG 43LF630V . LG 43LF634V

Maxxx аватар
Не в сети
Регистрация: 21/06/21
Сообщения: 2187

Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...

LED backlight: 6202B000A1800, 6202B000A2800
LED backlight: 6202B000A1300, 6202B000A2300

применение

LG 50UH630V
LG 50UH635V
LG 50UF830V
LG 50UF8300
LG 50UF8307

( Panel: V500DJ2-KS5 )

 6202B000A1800, 6202B000A2800

Maxxx аватар
Не в сети
Регистрация: 21/06/21
Сообщения: 2187

Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...

подсветка
43" V15 ART3 UD REV 1.1 1
L-TYPE R-TYPE
в телевизор LG 43UF770V
в телевизор LG 43UF771V
( БАКЛАЙТ LC430EGE \ LC430EQE )

43_v15_art3_ud_rev1.1_6922l-0146a

Maxxx аватар
Не в сети
Регистрация: 21/06/21
Сообщения: 2187

Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...

43" V16 AS1 2514 REV0.5 6 R-Type   6922L-0204A
43" V16 AS1 2514 REV0.5 6 R-L Type

подсветка
43" V16 AS1 2514 REV0.5 6 R-Type
43" V16 AS1 2513 REV0.5 6 L-Type, Led String

на радиаторе 6922L-0204A

модуль подсветки матрицы LC430EGG-DJM2

применение в аппаратах LG
LG 43UH750V
LG 43UH755V
