Orion OLT-22112

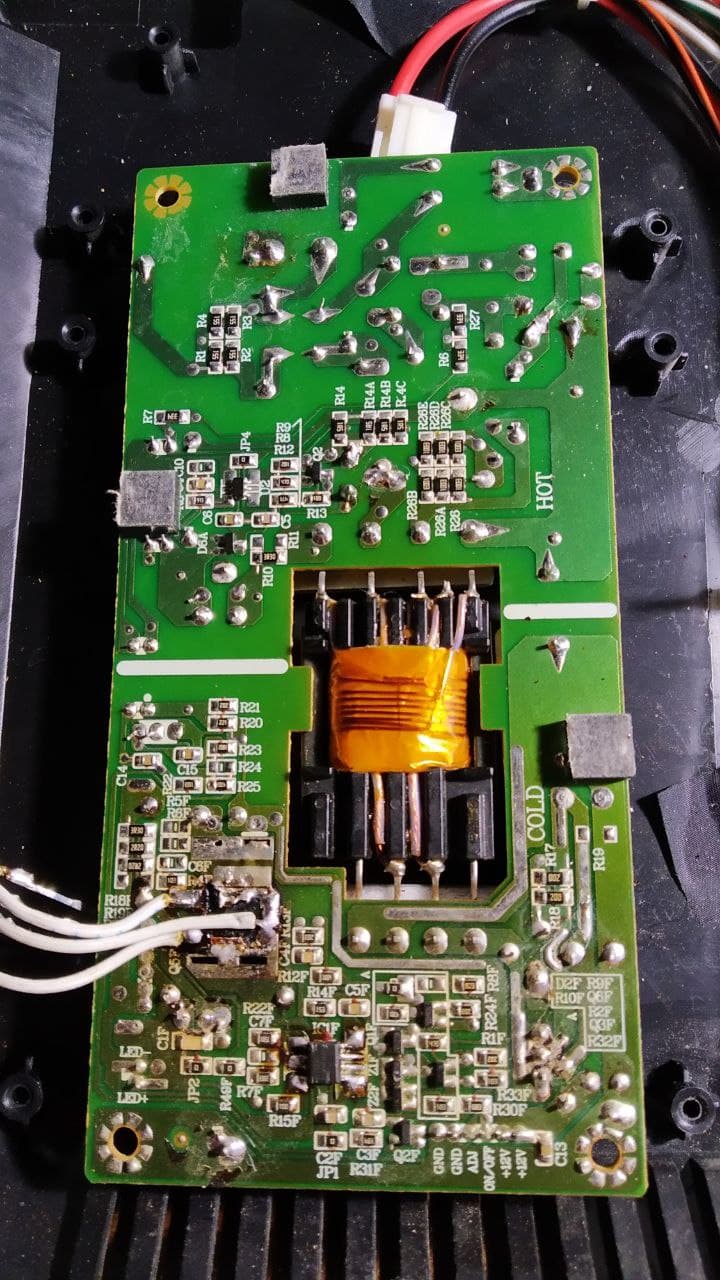

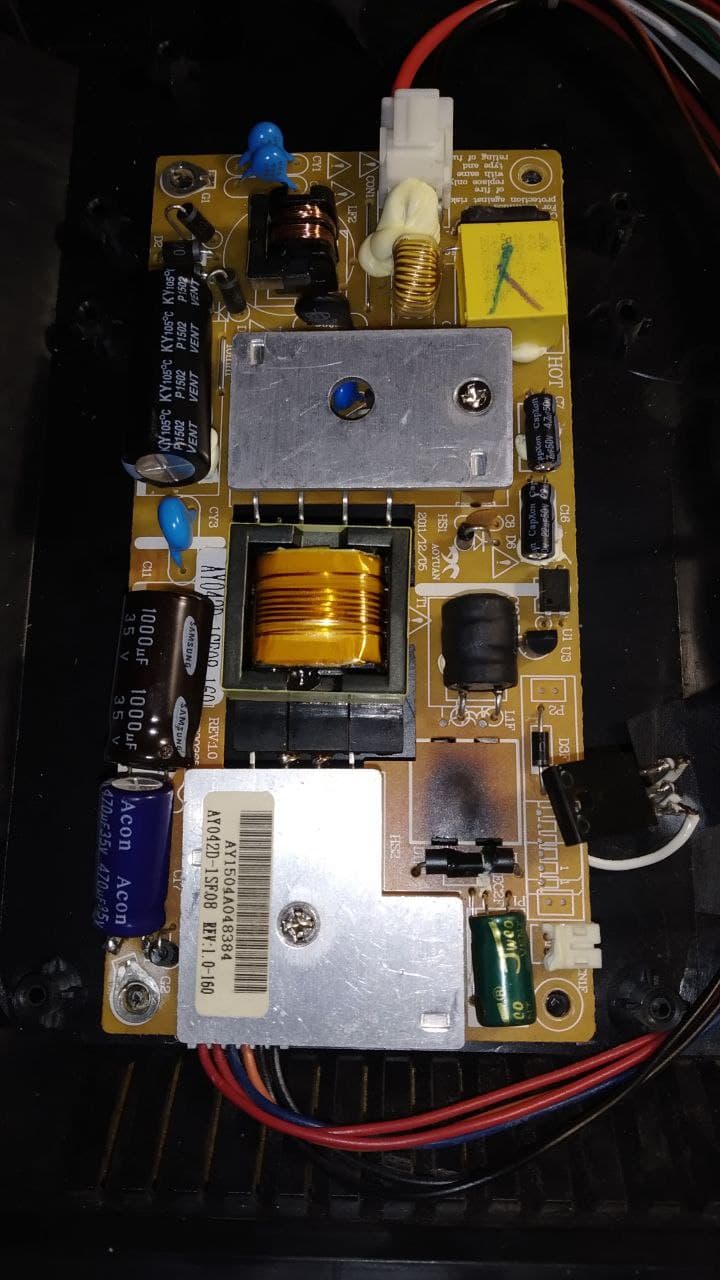

Здравствуйте. Проблема такая. В телевизоре Orion OLT-22112 в блоке питания сгорел транзистор ME15N10-G, заменил аналогом обычным полевым транзистором. ещё были вздутые два конденсатора 1000mf25v и 220mf25v, и ещё был заменён шимконтроллер BIT3251. После замены всех деталей на матрицу идёт стабильно 12 вольт, матрица работает, изображение логотипа видны, а на выход подсветки тоже 12 вольт, должно быть примерно 45-50 вольт. Светодиоды 1 панельная с торца из 60 светодиодов. 100 процентов целые. Подскажите пожалуйста в чём может быть причина

Прикрепленные файлы:

Lego аватар
Не в сети
Регистрация: 26/09/18
Сообщения: 368

Re: Orion OLT-22112

Каким обычном транзистором? Договаривай до конца.

Вадим1806 аватар
Не в сети
Регистрация: 18/04/22
Сообщения: 9

Re: Orion OLT-22112

IRFIBC30G аналог в другом корпусе,по даташиту всё сходится. полевой транзистор

Lego аватар
Не в сети
Регистрация: 26/09/18
Сообщения: 368

Re: Orion OLT-22112
Lego аватар
Не в сети
Регистрация: 26/09/18
Сообщения: 368

Re: Orion OLT-22112

Вот этот будет ближе всего: IRLR3410

Вадим1806 аватар
Не в сети
Регистрация: 18/04/22
Сообщения: 9

Re: Orion OLT-22112

Нашёл точно такой, который сгорел в телеке,новый, припаял, ничего не изменилось

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9717

Re: Orion OLT-22112

Ну а на ауте

"Вадим1806" писал(а):

BIT3251

есть что, до затвора доходит?

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

Вадим1806 аватар
Не в сети
Регистрация: 18/04/22
Сообщения: 9

Re: Orion OLT-22112

добрый день. шимку тоже менял. замерял все резисторы,транзисторы. сказать по правде,у меня в ремонте впервые такая поломка с таким блоком питания

Lego аватар
Не в сети
Регистрация: 26/09/18
Сообщения: 368

Re: Orion OLT-22112

Схема где?

Вадим1806 аватар
Не в сети
Регистрация: 18/04/22
Сообщения: 9

Re: Orion OLT-22112

схемы нет. не могу найти

Lego аватар
Не в сети
Регистрация: 26/09/18
Сообщения: 368

Re: Orion OLT-22112

Не обязательно от этого аппарата схема, клоны есть похожие.
