Sony KP-EF41ME2, нет экранного меню и проблемы со сведением

[Решено]
13 posts / 0 новых
Последнее сообщение
NoxL аватар
Не в сети
Регистрация: 19/02/15
Сообщения: 9

Sony KP-EF41ME2, нет экранного меню и проблемы со сведением

Проекционный Sony KP-EF41ME2, шасси RG-2
состав: cxp85452, cxp86213, cxa2050s, stv9379, stk392-150
напряжения в норме: 135, 15, -15, 12, 7, со стабилизаторов 9, 5, -5
схема ссылка

Была порвана расширительная пробка на синей трубе и из-за этого залита плата E. В таком состоянии он какое-то время работал. Ко мне попал уже не включающимся, сразу после включения уходил в защиту. Была отмыта плата, заменены пробитые IC501, q505, заменены STK и низкоомные резисторы. В результате телевизор работает, но нет сведения и нет экранного меню. PIP работает нормально и на нем даже отображается номер канала. На основном экране не отображаются вообще никакие надписи. Пробовал подкидывать чистую память ic1702 и ic1001, никакого эффекта это не дало. Проверил линии OSD от ic1003 41-46 ноги до ic301, все в норме. В сервисное меню зайти не получается, ничего не отображается.
Куда еще копать по поводу экранного меню?

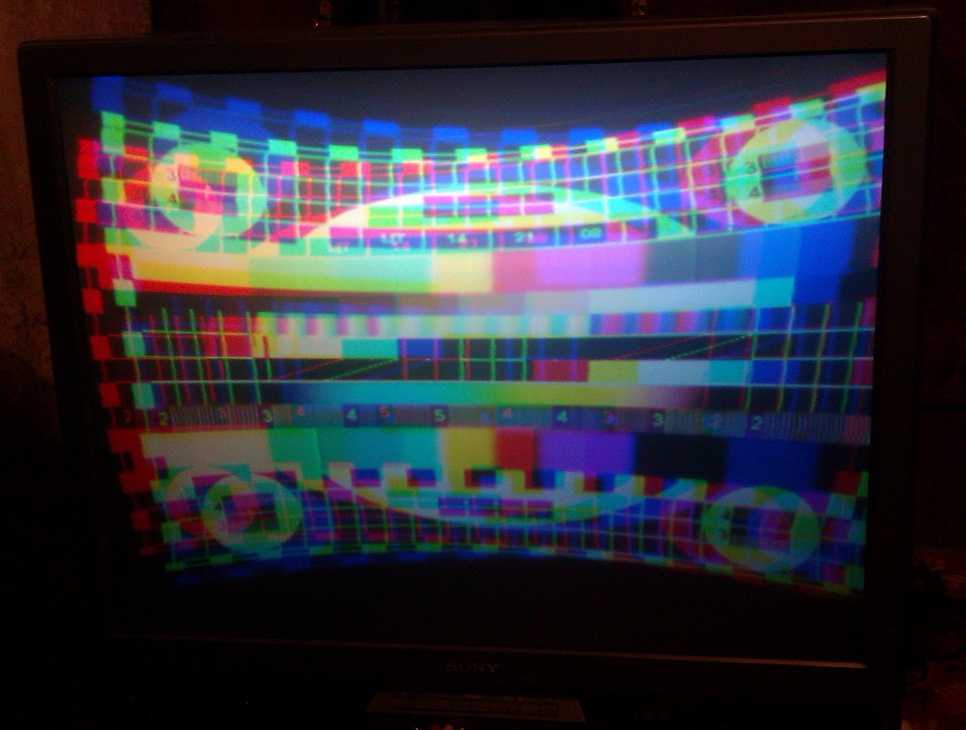

Подобная вертикальная подушка на экране характерна для дохлых STKашек или проблема может быть в чем-то другом? Уже несколько штук менял, они вроде и греются как рабочие и звонятся как рабочие.

фото

Прикрепленные файлы:

hflbr66 аватар
Не в сети
Регистрация: 28/04/13
Сообщения: 521

Re: Sony KP-EF41ME2, нет экранного меню и проблемы со...

сткашки все чаще какашки.сейчас у меня 2 аппарата в ремонте.. на 52тошибу-больше 1500 у нас стоят и боюсь покупать и spu3t8 (там под 2т.р).чтото я стесняюсь в магазик деньги отнесть(сомневаюсь в работоспособности этих деталей)

4lex61 аватар
Не в сети
Регистрация: 28/05/15
Сообщения: 31

Re: Sony KP-EF41ME2, нет экранного меню и проблемы со...

Да! было это дело лет 10 тому назад. Я тогда еще менял малоомные одноватные резисторы рядом с STK. Картинка таже. По схеме пока неразобрался. Модель возможно другая?

добей его

4lex61 аватар
Не в сети
Регистрация: 28/05/15
Сообщения: 31

Re: Sony KP-EF41ME2, нет экранного меню и проблемы со...

NoxL, Пробовал подкидывать чистую память??? А если они обе уже чистые? Случайно магниты на пушках некручены? Размер по вертикали нужно тоже выставить в меню!!! при замене STK.
Попробуй отключить крайние пушки чтобы увидеть меню?!

добей его

NoxL аватар
Не в сети
Регистрация: 19/02/15
Сообщения: 9

Re: Sony KP-EF41ME2, нет экранного меню и проблемы со...

Магниты нетронуты. Синий кинескоп похоже когда-то меняли, герметик на присоске сорван, по виду немного отличается и линзу его зачем-то крутили, немного не в фокусе показывает.

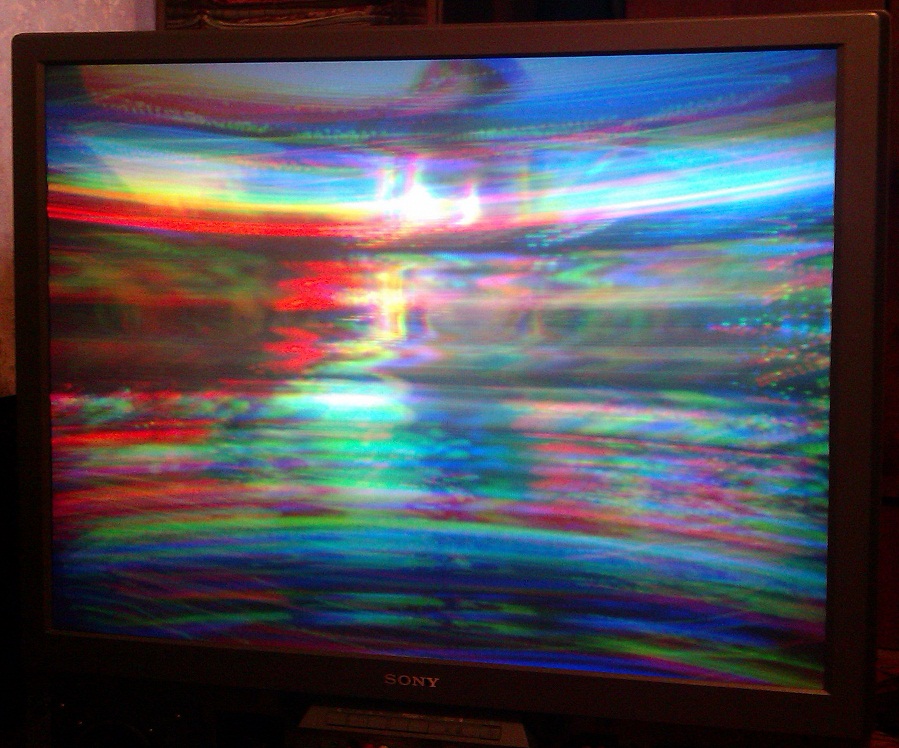

Память менял обе и одновременно и по очереди. Та что возле cxp85452 приводит к сбросу всех каналов и настройки звука слетают. Если менять на чистую ту которая возле cxp86213, то ничего не меняется, но при нажатии на кнопку автосведения выходит вот такая картинка. При этом из динамиков идет шум и с ТДКС или делителя слышен шелест.

фото

Прикрепленные файлы:

NoxL аватар
Не в сети
Регистрация: 19/02/15
Сообщения: 9

Re: Sony KP-EF41ME2, нет экранного меню и проблемы со...

А что даст отключение крайних кинескопов? На картинке сейчас никаких признаков меню не наблюдается, хоть через лупу рассматривай.

Maus аватар
Не в сети
Художник
Регистрация: 15/03/11
Сообщения: 1453

Re: Sony KP-EF41ME2, нет экранного меню и проблемы со...

Я бы его просто выбросил. Не стоит он вклада в ремонт. Замена STK всех, там их 3 кажется. Замен всех литов итд и тп.( Вчерашний век эта хрень) и места в хате занимает как холодильник. Хорошо

Источник нашей мудрости — наш опыт. Источник нашего опыта — наша глупость.

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9764

Re: Sony KP-EF41ME2, нет экранного меню и проблемы со...

+ 100500.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

NoxL аватар
Не в сети
Регистрация: 19/02/15
Сообщения: 9

Re: Sony KP-EF41ME2, нет экранного меню и проблемы со...

А если по теме?
Цена ремонта меня не особо волнует.

NoxL аватар
Не в сети
Регистрация: 19/02/15
Сообщения: 9

Re: Sony KP-EF41ME2, нет экранного меню и проблемы со...

Как по теме, так и сказать нечего. Видимо мастеров тут нет.
Тема закрыта. Дело было в дохлом стабилитроне D527 в цепи H.Sync. STKашки были не причем. Не знаю где вы их бракованные находите, заказывал самые дешевые, 500 рублей за 5 штук на aliexpress, все рабочие пришли.

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9764

Re: Sony KP-EF41ME2, нет экранного меню и проблемы со...
"NoxL" писал(а):

Дело было в дохлом стабилитроне D527 в цепи H.Sync.

Рот до ушей

"NoxL" писал(а):

Видимо мастеров тут нет.

Как скажете.
