Ремонт блока питания спутникового ресивера GS-8300

17 posts / 0 новых
Последнее сообщение
vik4435 аватар
Не в сети
Регистрация: 15/03/12
Сообщения: 208

Ремонт блока питания спутникового ресивера GS-8300

состав:
шим eP01
CS2N60F
817C
TL431C
TL431C
NTD14N03R
блок питания выгорел в частности шим U1, Q1, R11,8,13, R7 R14, R9
это визуально выгорело - заменил, так же С9, С12,U2, U3,U4,C12, C14C15, C18
впрочем почти всё что можно, но на 3.3 в идёт пульсация 1.4-2.8в вместо 3.3в
прошу пощи.

FIMA аватар
Не в сети
Бездельник
Регистрация: 17/02/12
Сообщения: 2826

Re: Ремонт блока питания спутникового ресивера GS-8300

А чо с остальными напругами +5v,+24v ?
Банку заменить не забыл?
Стаб на оптопару?
Как ведет себя БП без нагрузки?

ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9764

Re: Ремонт блока питания спутникового ресивера GS-8300
"vik4435" писал(а):

на 3.3 в идёт пульсация 1.4-2.8в вместо 3.3в

Это плохо. Без схемы и замеров только это и возникает в умах.
Там ещё что то идёт? Или не идёт?

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

vik4435 аватар
Не в сети
Регистрация: 15/03/12
Сообщения: 208

Re: Ремонт блока питания спутникового ресивера GS-8300
"FIMA" писал(а):

А чо с остальными напругами +5v,+24v ?
Банку заменить не забыл?
Стаб на оптопару?
Как ведет себя БП без нагрузки?

другие напруги : 4.9в и 22.8в
банку заменил первым делом так как она была вздута от чего и накрылись остальные элементы(U1, Q1, R11,8,13, R7 R14, R9)
это и есть напруги без нагрузки
но как не странно ресивер работает уже часов 12, а 3.3в не стабильное, вернее скачет от 1.4-2.8в

"Минздрав" писал(а):

Это плохо. Без схемы и замеров только это и возникает в умах.
Там ещё что то идёт? Или не идёт?

схемку сейчас сброшу
вот:

Прикрепленные файлы:

vik4435 аватар
Не в сети
Регистрация: 15/03/12
Сообщения: 208

Re: Ремонт блока питания спутникового ресивера GS-8300

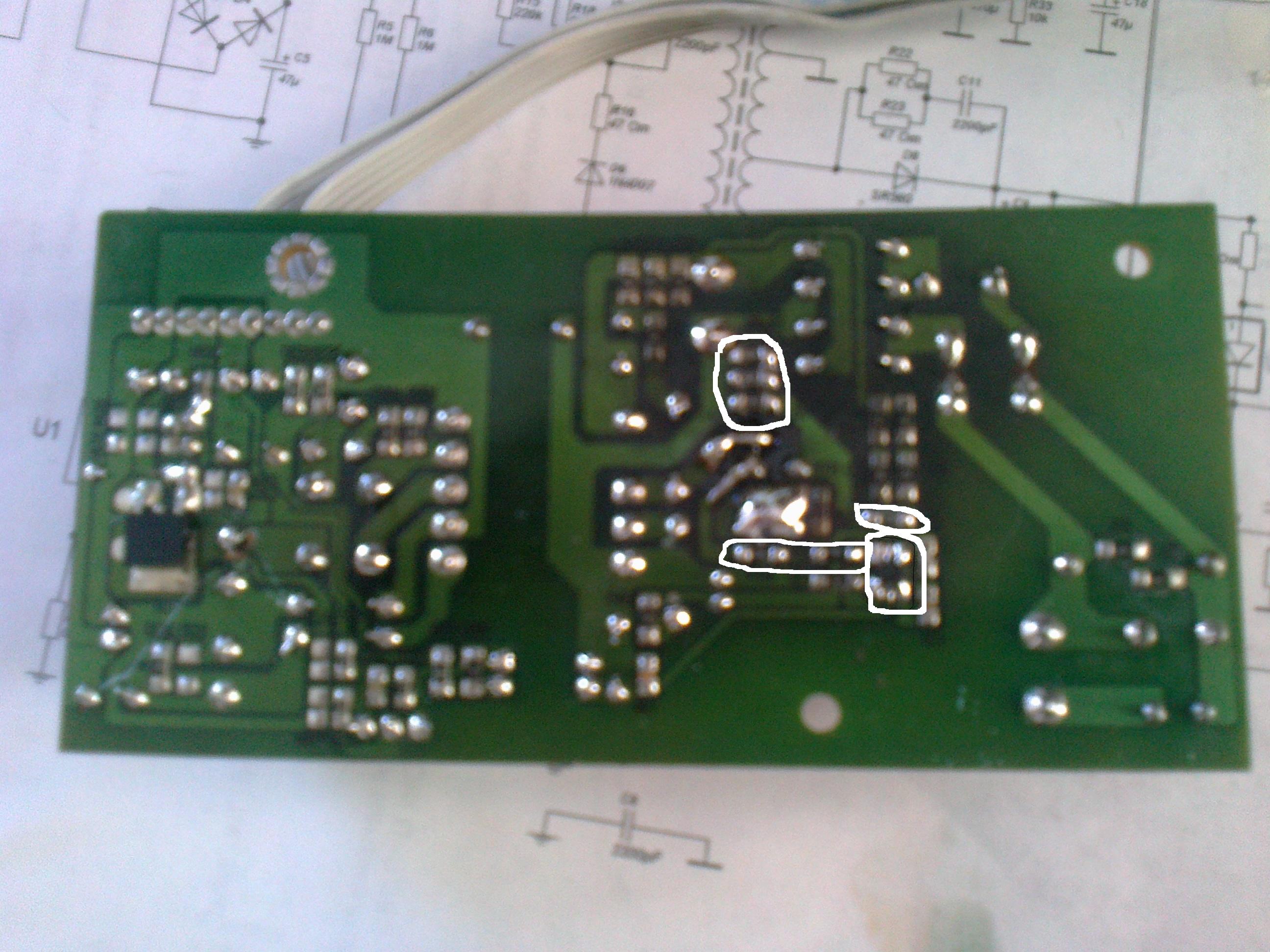

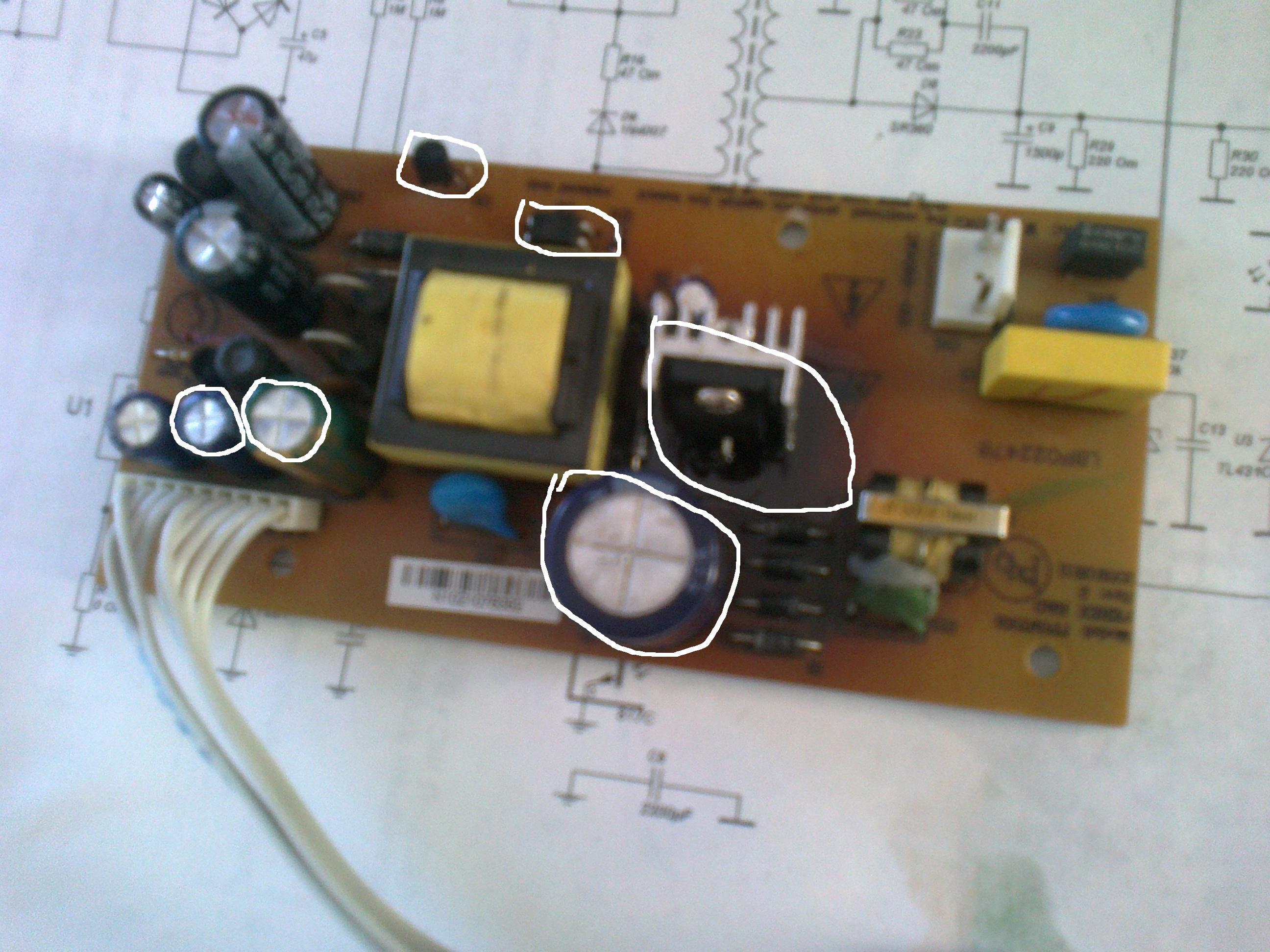

вот фото, правда плохого качества снятое на телефон, так как цифровика на данный момент нет, БП после замены сгоревших деталей

Прикрепленные файлы:

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9764

Re: Ремонт блока питания спутникового ресивера GS-8300
"vik4435" писал(а):

это и есть напруги без нагрузки

Чешу голову ИИП без нагрузки? Какая тогда достоверность замеров? Грузить надо обязательно.

"vik4435" писал(а):

уже часов 12, а 3.3в не стабильное, вернее скачет от 1.4-2.8в

Там полторы детальки, неужто разобраться трудно? Если напруги с того же транса не плавают, то кондюк, диод... Всё это не проверяется "прибором", а покидывается заведомо исправным.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

vik4435 аватар
Не в сети
Регистрация: 15/03/12
Сообщения: 208

Re: Ремонт блока питания спутникового ресивера GS-8300
"Минздрав" писал(а):

ИИП без нагрузки? Какая тогда достоверность замеров? Грузить надо обязательно.

загрузил, но 3.3 в так же прыгает

"Минздрав" писал(а):

Там полторы детальки, неужто разобраться трудно?

в том то и дело раньше делал без проблем а сейчас какая то загвоздка

"Минздрав" писал(а):

Если напруги с того же транса не плавают, то кондюк, диод... Всё это не проверяется "прибором", а покидывается заведомо исправным.

вот именно заменил всё что можно заведомо новыми деталями в цепи, но как то всё не получается, может ШИМ кривая, хотя?

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9764

Re: Ремонт блока питания спутникового ресивера GS-8300

ШИМ тут причём, если транс один? Или поставил какую то дрянь, или что то скрываешь.

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

birluk аватар
Не в сети
Крымчанин
Регистрация: 19/05/09
Сообщения: 1525

Re: Ремонт блока питания спутникового ресивера GS-8300

vik4435, а как же получается что ОС завязана по 3,3в, а остальные напруги не плавают?

Никнейм birluk зарегистрирован!

VIVO аватар
Не в сети
Регистрация: 21/11/14
Сообщения: 1

Re: Ремонт блока питания спутникового ресивера GS-8300

состав микрофлоры человека:
шим eP01
CS2N60F
817C
TL431C
TL431C
NTD14N03R
блок питания выгорел в частности шим U1, Q1, R11,8,13, R7 R14, R9
это визуально выгорело - заменил, так же С9, С12,U2, U3,U4,C12, C14C15, C18
впрочем почти всё что можно, но на 3.3 в идёт пульсация 1.4-2.8в вместо 3.3в
прошу пощи.

Что-нибудь решилось?

Минздрав аватар
Не в сети
Наблюдатель
Регистрация: 10/05/10
Сообщения: 9764

Re: Ремонт блока питания спутникового ресивера GS-8300

VIVO, ты бы схему выложил, а то и не понять ничего, да ещё

"VIVO" писал(а):

микрофлоры человека:

Ку-ку Что это? При чём она тут?

Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
