Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...

модуль подсветки в сборе для тв LG 49 дюймов
( корпус матрицы со светодиодной подсветкой и рассеивателями )

LC49490134B
LC49490135B
LG 49"
JL.D49091330-001FS-M LGSBWAC72

JL.D49091330-001FS-M

- LC49490134B - 4 планки по 5 светодиодов
- ​LC49490135B - 4 планки по 4 светодиода
________________________________

Характеристики
JL.D49091330-001FS-M . LED QTY:9lampLamp voltage:3VBulb distance:111mm

для моделей

LG 49UM7450PLA
LG 49UM7400PLB
LG 49UM7390PLC
LG 49UM7300PLB
LG 49UM7020PLF
LG 49UM7050PLF
LG 49UM7090PLA
LG 49UM7100PLB
LG 49UK6200PLA
LG 49UK6300PLB
LG 49UK6390PLG
LG 49UK6400PLF
LG 49UK6450PLC
LG 49UK6470PLC
LG 49LJ5500
LG 49LJ550M
LG 49UJ630V
LG 49UJ631V
LG 49UJ634V
LG 49UJ639V
LG 49UJ6300
LG 49LJ594V
LG 49LJ595V
LG 49LK5910PLC
LG 49LK5100PLA

AC490DGG-SLEM1_RA
AC490DGG-SLJM1_RA
NC490DGG-AAGP1
HC490DGG-SLTL7-A191
HC490DUN-SLTL1-A19X
SDL490W0 (LD0-B11)
AC490DGG-SLEM3-RA
HC490DGG-SLTL7-A191
AC490DGG-SLEM2_RA
AC490DGG-SLJM2_RA
NC490DUE-AAFX1-41CA

JL.D49091330-001FS-M LGSBWAC72
JL.D49091330-001FS-M LGSBWAC72
JL.D49091330-001FS-M LGSBWAC72

Прикрепленные файлы:

Maxxx аватар
Не в сети
Регистрация: 21/06/21
Сообщения: 2187

Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...

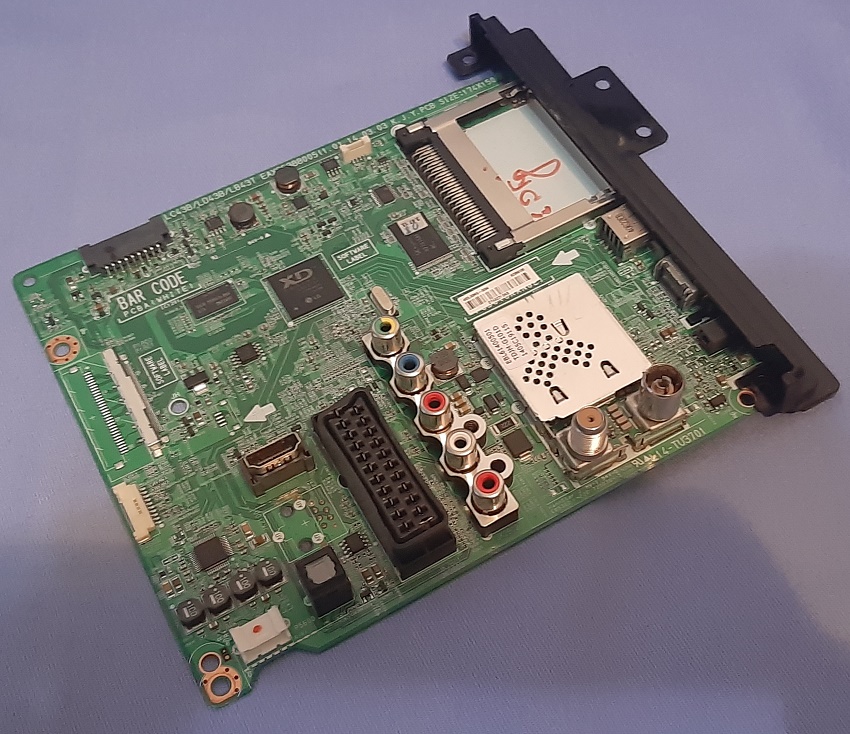

материнская плата
LJ8 Chassis _ UB \ C \ D \ L \ J \ T83P \ Q

EBU64687805
EBU65273804
EBU65361704
EBU65273804
EAX67872805 (1.1)

для телевизоров

LG 49UK6300PLB
LG 49UK6400PLF
LG 49UK6450PLC
LG 49UK6390PLG
LG 49UK6200PLA
LG 49UK6470PLC

LG 49UK6300 .  LG 49UK6200   МАТЕРИНКА

Cucumber аватар
Не в сети
Регистрация: 02/12/21
Сообщения: 2

Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...

Добрый вечер, телевизор LG 55LA741V-ZA,по началу не включал подсветку, спустя мину 10, всё работало хорошо. Сегодня подсветка начала полосами работать темнее, постоянно то тут то там уменьшать яркость, будто не понимала какую яркость нужно выдавать. В С-Пб предлагают ремонт от 15т р , возможно ли починить самостоятельно, сколько реально будут стоить запчасти?

Maxxx аватар
Не в сети
Регистрация: 21/06/21
Сообщения: 2187

Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...
"Cucumber" писал(а):

Добрый вечер, телевизор LG 55LA741V-ZA,по началу не включал подсветку, спустя мину 10, всё работало хорошо. Сегодня подсветка начала полосами работать темнее, постоянно то тут то там уменьшать яркость, будто не понимала какую яркость нужно выдавать. В С-Пб предлагают ремонт от 15т р , возможно ли починить самостоятельно, сколько реально будут стоить запчасти?

привет
Cucumber, У МЕНЯ для ЭТОЙ МОДЕЛИ ПОДСВЕТКИ УЖЕ НЕТ .. ОТДАЛ давно все 55 модули с подсветкой в сборе для LA- серии

а цена ремонта мастера не от цены запчастей зависит - а ОТ ТОГО - ЧТО ОН ЗНАЕТ КУДА И КАК ПРАВИЛЬНО ИХ УСТАНОВИТЬ НЕ НАВРЕДИВ ВАШЕМУ ТВ
( если он не рукожоп )
А ЭТОМУ ОН УЧИЛСЯ И НЕ ОДИН ГОД

Cucumber аватар
Не в сети
Регистрация: 02/12/21
Сообщения: 2

Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...
"Maxxx" писал(а):

Имеет смысл делать? Это офф сервис LG в С-Пб
Или пробовать самому искать запчасти и делать?
Могу попросить вас подсказать, что именно мне нужно искать по запчастям?

Maxxx аватар
Не в сети
Регистрация: 21/06/21
Сообщения: 2187

Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...

Cucumber,
я НЕ РЕМОНТИРУЮ ТЕЛЕВИЗОРЫ ПО ПЕРЕПИСКЕ

ЭТА ТЕМА С ПРОДАЖЕЙ ЗАПЧАСТЕЙ
А НЕ СПРАВОЧНОЕ БЮРО
У МЕНЯ НЕТ ПОДСВЕТКИ ДЛЯ ВАШЕГО ТВ

Maxxx аватар
Не в сети
Регистрация: 21/06/21
Сообщения: 2187

Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...

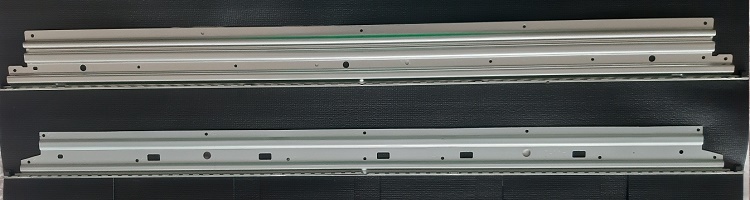

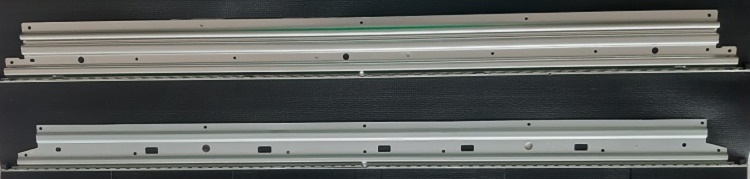

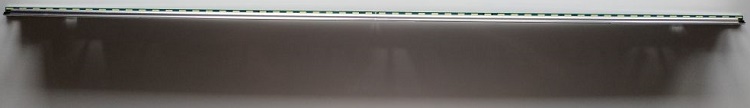

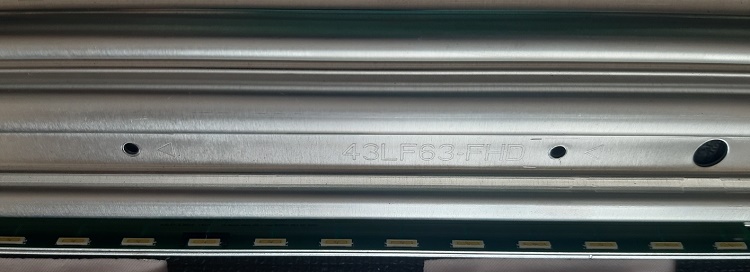

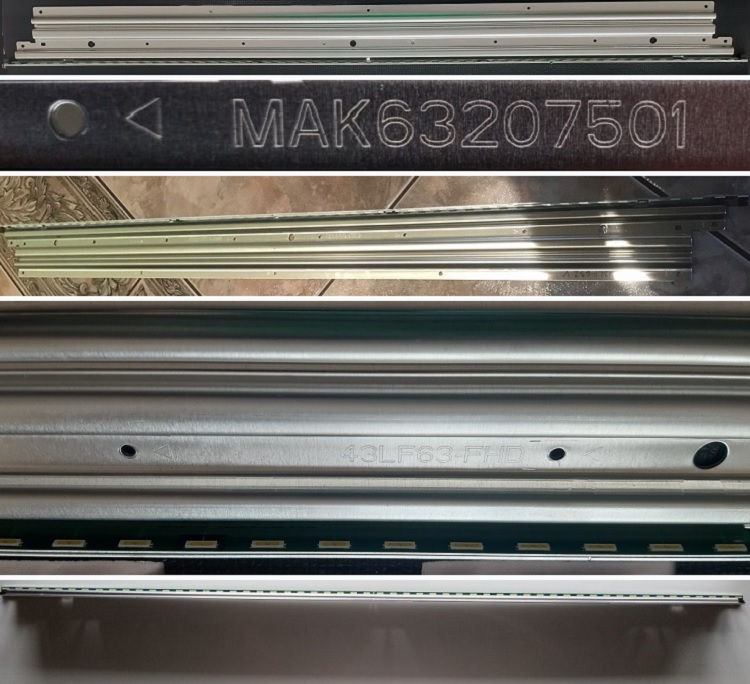

LG INNOTEK,FHD, L/R-TYPE, 8520pкг, 56EA, MAK63207501,
LG INNOTEK 43inch FHD R-Type 8520PKG 56EA V01 141007
LG INNOTEK 43inch FHD L-Type 8520PKG 56EA V01 141007

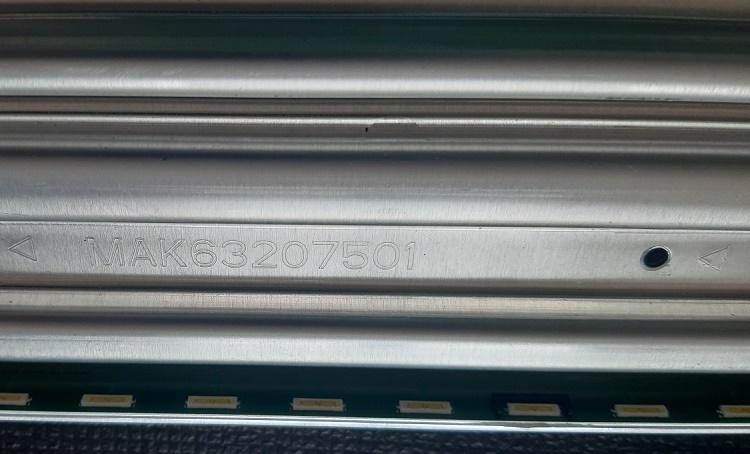

MAK63207501
43LF63-FHD
две планки по 28 светиков на каждой

применение в телевизорах

LG 43LF630V-ZA
LG 43LF632V-ZA
LG 43LF634V-ZC
LG 43LF570V-ZA
LG 43LF6300

модуль подсветки HC430EUN-VAEN1-211X

MAK63207501 LF63 FHD

Прикрепленные файлы:

Maxxx аватар
Не в сети
Регистрация: 21/06/21
Сообщения: 2187

Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...

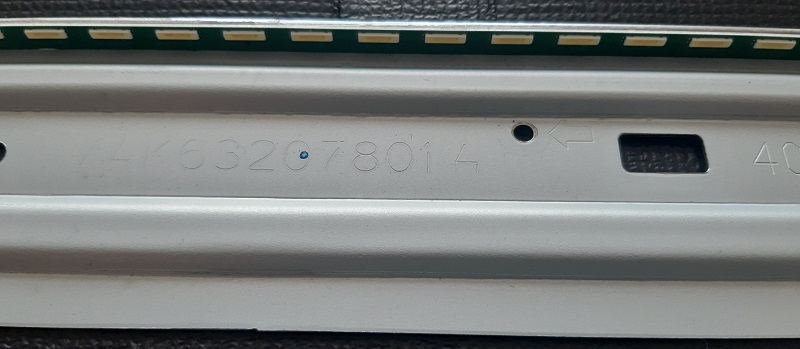

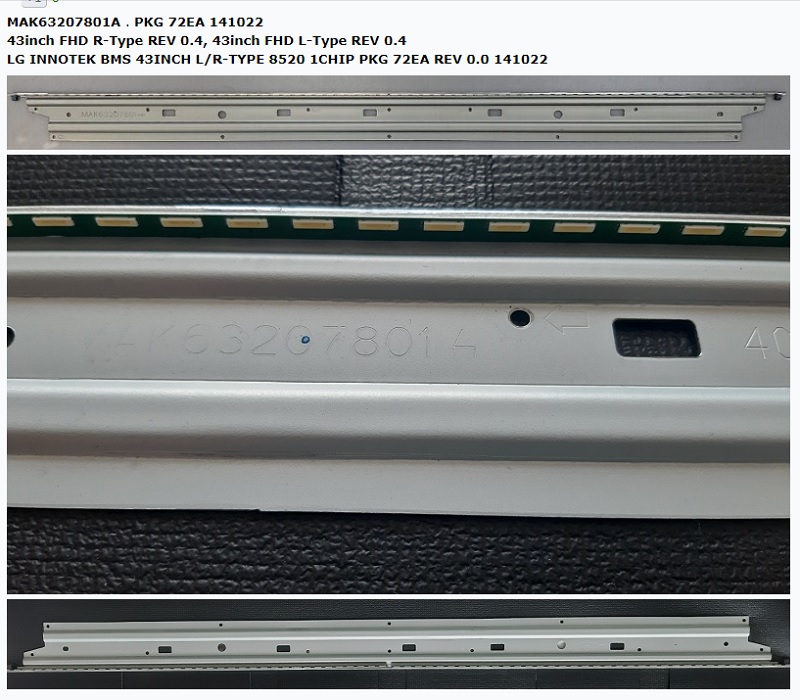

MAK63207801A . PKG 72EA 141022
43inch FHD R-Type REV 0.4, 43inch FHD L-Type REV 0.4
LG INNOTEK BMS 43INCH L/R-TYPE 8520 1CHIP PKG 72EA REV 0.0 141022

применение
LG 43LF540V-ZB
LG 43LF590V-ZB
LG 43LF5400
LG 43LF5900

маркировка LCD-модуля
HC430EUN-SLES2-5112
HC430EUN-SLES8-213X
NC430EUN AACR1
NC430EUN AACR8
HC430EUN-SLES8-5112

http://www.tvservice.org/files/mak63207801_2.jpg
http://www.tvservice.org/files/mak63207801.jpg
http://www.tvservice.org/files/mak63207801_lg.jpg

Прикрепленные файлы:

Maxxx аватар
Не в сети
Регистрация: 21/06/21
Сообщения: 2187

Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...

платы LG 43UK6450PLC   LG 43UK6200PLA

материнка

LJ8 Chassis _ UB\C\D\L\J\T83P\Q

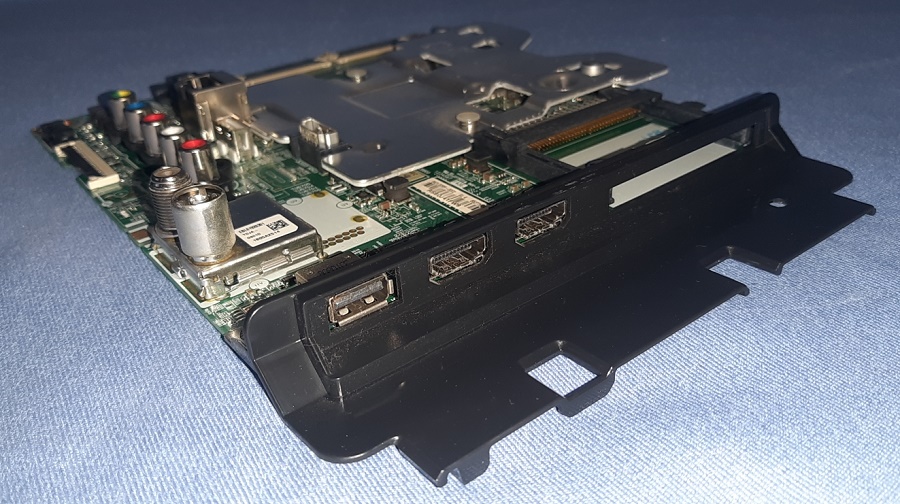

EAX67872805 (1.1)
EBU65273804
EBU65361704

EBU65361704  -  EBU65273804  - EAX67872805   LG 43UK6450
LG 43UK62  43UK63  43UK64    EAX67872805
____________________

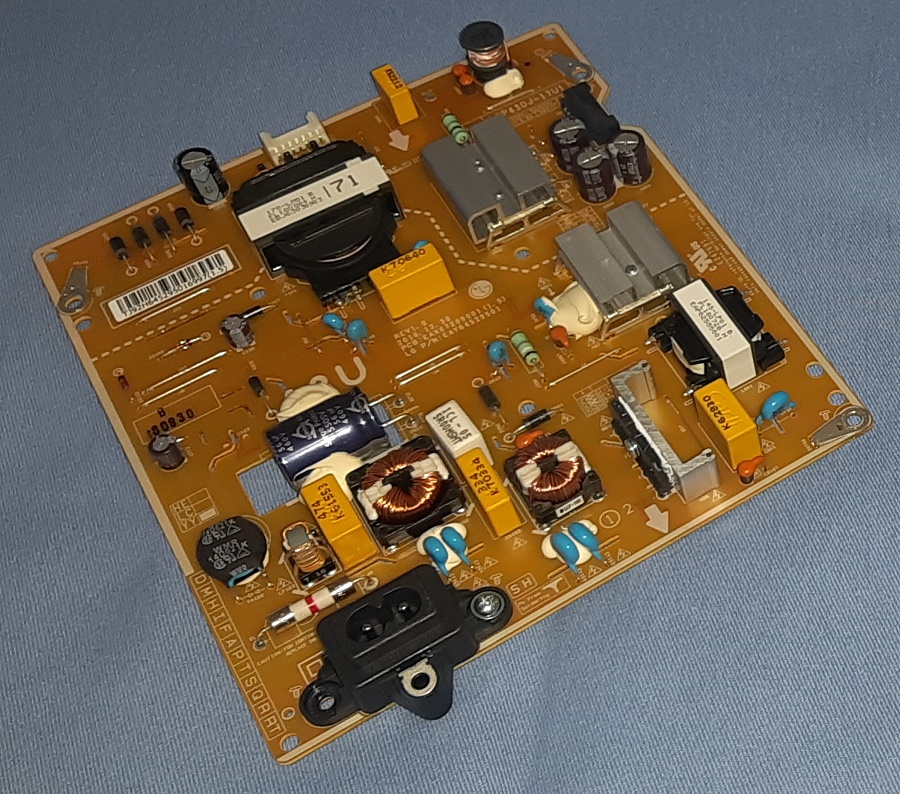

блок питания
EAX67209001
LGP43DJ-17U1
EAY64529501

LGP43DJ-17U1  EAX67209001
______________________________________________

для телевизора LG 43UK6200PLA
для телевизора LG 43UK6300PLB
для телевизора LG 43UK6300MLB
для телевизора LG 43UK6390PLG
для телевизора LG 43UK6400PLF
для телевизора LG 43UK6450PLC
для телевизора LG 43UK6470PLC

собраных на LCD-модулях
AC430DGG-SLEM1_RA
HC430DGG-ABTL1-A11X
AC430DGG-SLJM1_RA​​​​​​​
AC430DGG-SLEM2_RA
AC430DGG-SLJM1_RA
HC430DGG-SLWL1-A11X
HC430DGG-SLWL3-A11X
HC430DGG-SLWL1-9111
AC430DGG-SLDM3_RA
HC430DGG-SLWL3-9111
AC430DGG-SLDM1_RA
HC430DGG-SLTL5-9111
HC430DGG-SLTL5-A11X

с парт номерами
EAJ64609101
EAJ65409801
EAJ63952702
EAJ64609001
EAJ64593703
EAJ64593701

с матрицами
LC430DGJ-SLA1
LC430DGJ-SLA2
EAJ65328201

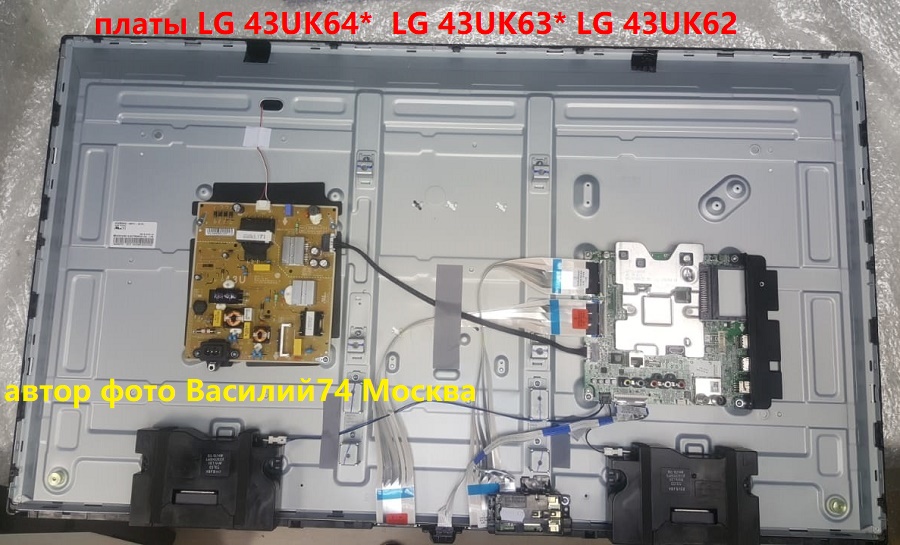

LG 43UK62  LG 43UK63  LG 43UK64  платы . разбор

Прикрепленные файлы:

Maxxx аватар
Не в сети
Регистрация: 21/06/21
Сообщения: 2187

Re: Материнские платы _Блоки тв LG --- ПОДСВЕТКА LG -. . T...

ИК-ПРИЁМНИК И КНОПКА-КУРСОР  LG
