SONY KV21DK2/RM-849S Chassis №:SCC-H39B

22 сообщения / 0 новых
Последнее сообщение
Valery аватар
Не в сети
Регистрация: 22/03/11
Сообщения: 9

Re: SONY KV21DK2/RM-849S Chassis №:SCC-H39B

Ну так это жеж совсем другое дело!

Valery аватар
Не в сети
Регистрация: 22/03/11
Сообщения: 9

Re: SONY KV21DK2/RM-849S Chassis №:SCC-H39B

Уважаемые МЭТРЫ ремонта забугорной TV-техники, подскажите пожалуйста допустима ли замена строчного транзистора 2SD1878 на С5388 по напряжению и току коллектора он проходит, но из даташита не ясно есть ли встроенный демпф. диод и резюк с эммиттера на. базу? (на корпусе надписи: SEC C5388 ). Есть ещё С5088, на этот вообще ни чего не удалось накопать. Заранее благодарен сочувствующим!

Дубровский аватар
Не в сети
Модератор
Регистрация: 22/09/10
Сообщения: 2013

Re: SONY KV21DK2/RM-849S Chassis №:SCC-H39B

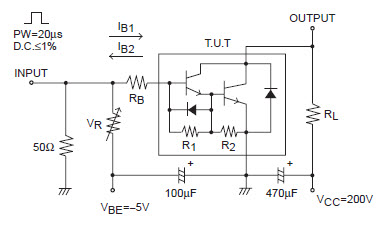

Я не знаю что у вас там за даташит, у меня вот такой:
надо ли оно такое?

Прикрепленные файлы:

Страждущего можно накормить рыбой, а можно дать удочку... продаст, колбаски купит!

Raketa аватар
Не в сети
Отключен
Регистрация: 29/09/09
Сообщения: 3157

Re: SONY KV21DK2/RM-849S Chassis №:SCC-H39B

Valery, даже не знаю, откуда такие вопросы. Может не стоит извращаться и нормальный телевизор ремонтировать, чем пало. 2SD1878 можно заменить 2SD1556, 2SD2499, BU2508D и много чем ещё, но ещё дороже. А можно поставить 2SD1878.

Возможно ли в голову за две минуты вложить опыт многих лет.
"Никакие рассуждения не в состоянии указать человеку путь, которого он не хочет видеть". Ромен Роллан

madhands аватар
Не в сети
Шаман
Регистрация: 27/12/09
Сообщения: 4090

Re: SONY KV21DK2/RM-849S Chassis №:SCC-H39B

Valery, я конечно жутко извеняюсь, но долго ещё в названии темы будет этот бред: Chassis №:SCC-H39B написан? :smu:sche_nie:

"Valery" писал(а):

Уважаемые МЭТРЫ ремонта забугорной TV-техники, подскажите пожалуйста допустима ли замена строчного транзистора 2SD1878 на С5388 по напряжению и току коллектора он проходит, но из даташита не ясно есть ли встроенный демпф. диод и резюк с эммиттера на. базу?

Это составной транзистор, аналог BU808, не нужно его туда лепить :a_g_a:

Гадания и предсказания решений по бобам, желудям, дыму, кофейной гуще...
Продажа товаров для ремонта LED подсветки, инструменты, материалы, радиодетали

birluk аватар
Не в сети
Крымчанин
Регистрация: 19/05/09
Сообщения: 1525

Re: SONY KV21DK2/RM-849S Chassis №:SCC-H39B

Valery,

Прикрепленные файлы:

Никнейм birluk зарегистрирован!

Valery аватар
Не в сети
Регистрация: 22/03/11
Сообщения: 9

Re: SONY KV21DK2/RM-849S Chassis №:SCC-H39B

Всем, здравствуйте и большое спасибо за дельные советы. С замечанием согласен 100%, нужно ставить родные детали и не морочить людям голову, но для этого надо ехать в Москву, а по такой погоде... Не судите строго, поставил, что нашёл более менее подходящее по параметрам, а именно составной транзистор 2SC5388 вместо 2SD1878 и предохранитель керамический 1А, вместо полупроводникового PS801. Аппарат заработал, картинка нормальная, вчера гонял весь вечер, часов 8-10, щупал все доступные радиаторы - норма. Понаблюдаю, отпишусь, если что... Отдельная благодарность модератору за даташит на этот навороченный 2SC5388.

madhands аватар
Не в сети
Шаман
Регистрация: 27/12/09
Сообщения: 4090

Re: SONY KV21DK2/RM-849S Chassis №:SCC-H39B

Valery, у тебя что, мешок 5388 есть? Так вышли мне половинку, у нас на рознице 5388 стоит 60 грн, а простой выходной (НОТ) - 12-14 грн Улыбка

Гадания и предсказания решений по бобам, желудям, дыму, кофейной гуще...
Продажа товаров для ремонта LED подсветки, инструменты, материалы, радиодетали

Valery аватар
Не в сети
Регистрация: 22/03/11
Сообщения: 9

Re: SONY KV21DK2/RM-849S Chassis №:SCC-H39B

Всем привет! Приобрёл таки я пару 2SD1878, и, не смотря на то, что телик работал с 2SC5388 в качестве ХОТ, решил всё-таки поставить родной, что и сделал. Минут через 30÷40 экран погас и заверещал импульсник, хорошо успел вовремя прекратить это безобразие. Выпаял страдальца, - пробит естественно. Повесил лампу 100Вт прямо на С801 и проверил напряжения +115в и +15в, на месте. Повезло, успел однако, а предохранитель 1А вместо PS801 крепкий попался. Ну, а дальше классика: заменил почти все литы в импульснике, причём с запасом по напряжению С619 с 47.0х16в на 47.0х25в, С610 с 330.0х25в на 470.0х63в, то же самое в коллекторной цепи ХОТ транзистора и в обвязке строчника, так С850 заменил на 100.0х100в вместо 35в, С845 – 470.0х63в, вместо 330.0х25в. Кроме того, пропаял: STR S6307, транс T601 SRT, транс Т801 в раскачке ХОТ,
строчник и все «толстые ножки», попавшие под горячую руку, - ну очень я тогда осерчал! Затем, поставил на место всё-таки 2SC5388, зауважал я его, добавил рёбрышек на радиатор, что б ему не жарко было. Сонька работает уже вторую неделю, и наверно тему можно закрывать. Всем большое спасибо, приятно было познакомиться со знающими людьми. Valery.

Valery аватар
Не в сети
Регистрация: 22/03/11
Сообщения: 9

Re: SONY KV21DK2/RM-849S Chassis №:SCC-H39B

P.S. Марка телевизора SONY TRINITRON KV-21DK2/RM-849S и название шасси Chassis : SCC-H39B я не сам придумал, вот она родная схема передо мной лежит, плюс инструкция и техническое описание, так сказать полный комплект тех документации. С уважением. Valery.
