setava, вот смотри, ты начинал с произвольного выключения тела... далее взорвалась девятиножка. По-человечески тебе говорю, такое могло случиться лишь в двух случаях: 1) ты её коротнул на включенном; 2) проблема в обвязке этой же черной. Далее. В результате экпериментов, где уверенность, что девятиножка не подбита или уверенность, что она 100% рабочая? Снова по-человечески тебе пишу. Методика ремонта этого ИП начинается с разрядки литов. Далее проверка всей обвязки и управления. Далее замена девятиножки на заведомо исправную. И только перепроверив всё - только после этого включать в сеть такой ИП на основе подобных девятиножек.
Что делаешь ты. Рвёшь кусками и фрагментами единое целое/включаешь/выключаешь/паяешь по одной детальке/включаешь/выключаешь - да так ты будешь "ремонтировать" его до полного отслоения дорожек и извилин.
Возможно ли в голову за две минуты вложить опыт многих лет.
"Никакие рассуждения не в состоянии указать человеку путь, которого он не хочет видеть". Ромен Роллан
setava, вот смотри, ты начинал с произвольного выключения тела... далее взорвалась девятиножка. По-человечески тебе говорю, такое могло случиться лишь в двух случаях: 1) ты её коротнул на включенном; 2) проблема в обвязке этой же черной. Далее. В результате экпериментов, где уверенность, что девятиножка не подбита или уверенность, что она 100% рабочая? Снова по-человечески тебе пишу. Методика ремонта этого ИП начинается с разрядки литов. Далее проверка всей обвязки и управления. Далее замена девятиножки на заведомо исправную. И только перепроверив всё - только после этого включать в сеть такой ИП на основе подобных девятиножек.Что делаешь ты. Рвёшь кусками и фрагментами единое целое/включаешь/выключаешь/паяешь по одной детальке/включаешь/выключаешь - да так ты будешь "ремонтировать" его до полного отслоения дорожек и извилин.
Ничего подобного. Микрохема рабочая, литы разряжались регулярно, опять же если снят Q804 или D808 блок входит в дежурный режим и напруги на микре в норме. Замена все хлитов, диодов микросхемы, транзистор проводились одновременно и уже второй раз все перепаяно.
setava, а вообще на проце ровно пять есть и сброс?
Возможно ли в голову за две минуты вложить опыт многих лет.
"Никакие рассуждения не в состоянии указать человеку путь, которого он не хочет видеть". Ромен Роллан
так в том то и проблема что нет. все напруги плавают +- 1-2В на STR и после транса, но я писал что при отсутствии D 808 или Q804. стабилизируются и 5В есть. (Случайно померял при снятом диоде - лампа нагрузки включилась). Но когда впаял диод, опять все заплавало :sh_ok:
Возможно ли в голову за две минуты вложить опыт многих лет.
"Никакие рассуждения не в состоянии указать человеку путь, которого он не хочет видеть". Ромен Роллан
оптопара новая
setava, вот смотри, ты начинал с произвольного выключения тела... далее взорвалась девятиножка. По-человечески тебе говорю, такое могло случиться лишь в двух случаях: 1) ты её коротнул на включенном; 2) проблема в обвязке этой же черной. Далее. В результате экпериментов, где уверенность, что девятиножка не подбита или уверенность, что она 100% рабочая? Снова по-человечески тебе пишу. Методика ремонта этого ИП начинается с разрядки литов. Далее проверка всей обвязки и управления. Далее замена девятиножки на заведомо исправную. И только перепроверив всё - только после этого включать в сеть такой ИП на основе подобных девятиножек.
Что делаешь ты. Рвёшь кусками и фрагментами единое целое/включаешь/выключаешь/паяешь по одной детальке/включаешь/выключаешь - да так ты будешь "ремонтировать" его до полного отслоения дорожек и извилин.
На 22 ноге микома то же самое проверь.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Ничего подобного. Микрохема рабочая, литы разряжались регулярно, опять же если снят Q804 или D808 блок входит в дежурный режим и напруги на микре в норме. Замена все хлитов, диодов микросхемы, транзистор проводились одновременно и уже второй раз все перепаяно.
на 22 тоже плавает от 0,4 до 1,1В
setava, а вообще на проце ровно пять есть и сброс?
Дак он вообщё не работает! :nez-nayu: Меряй питания, порты, всё, что найдёшь... Резет особо, при подаче пит. он есть? Квадратную шину тоже меряй.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
так в том то и проблема что нет. все напруги плавают +- 1-2В на STR и после транса, но я писал что при отсутствии D 808 или Q804. стабилизируются и 5В есть. (Случайно померял при снятом диоде - лампа нагрузки включилась). Но когда впаял диод, опять все заплавало :sh_ok:
setava,IC04 вход/выход и на С815 скоко?
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц

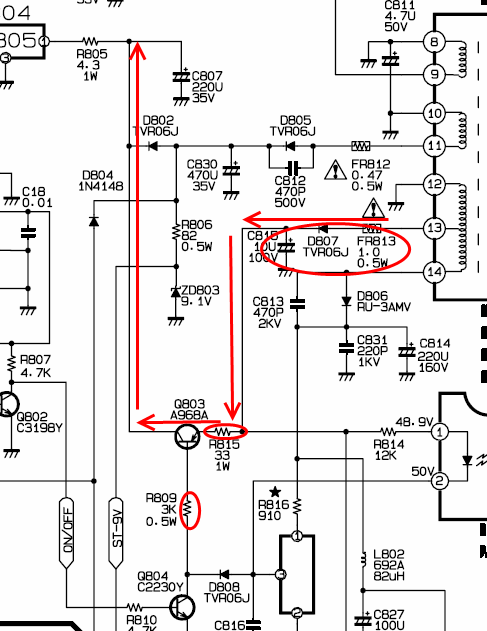

О-о-о! Шас. Цепь подпитки в ДР всю проверь. Транзистор не нарисовал, но иго в первую чередь, а лучше подкинуть что на иго место, мож в нём втечки.
