[Решено]Rolsen c21r68 уходит в ждущий режим

[Решено]
64 сообщения / 0 новых
Последнее сообщение
fanttom аватар
Не в сети
Отключен
Регистрация: 09/07/15
Сообщения: 199

Re: Rolsen c21r68 уходит в ждущий режим

Когда уйдёт в дежурку,сунь пальчик в радиатор НОТа,кипит?

Nightghost аватар
Не в сети
Регистрация: 03/05/18
Сообщения: 77

Re: Rolsen c21r68 уходит в ждущий режим

Попробую еще раз с начала...
Телевизор Rolsen C21R68 , на шаси написано то же самое C21R68.
При включении в розетку и нажатии кнопки питания загорается красный индикатор. При включении телевизора в рабочий режим с кнопок на панели на несколько секунд появляется нормальное четкое изображение, затем телевизор гаснет и мигает красным индикатором. Повторные попытки включить его приводят к тусклому свечению индикатора зеленым цветом с постепенным затуханием и затем мигает красным.
Микросхема питания TDA16846.
Все электролиты по питанию были заменены. Старые либо потеряли ёмкость на 30 и более процентов, либо имели завышенный в десятки раз ESR.
По схеме (прилагается) замерял напряжения в контрольных точках 115V, 13V, 7_11V, 14V во вторичных цепях. Пока что не отключая строчный транзистор. Вот как есть, так и мерял. Результаты: В точке 115V в ждущем режиме 85V при попытке запуска поднимается до 123 и вырубается. В точке 13V в ждущем режиме 5.6 V, при попытке запуска поднимается до 9.3V и вырубается. В точке 7_11V в ждущем режиме 11.3V , при попытке запуска падает до 5.6 V и отрубается. В точке 14V в ждущем режиме 7.6V, при попытке запуска поднимается до 12 и вырубается.
Строчник откидывать? или уже можно что то понять по этим напряжениям? Как выяснить почему они не соответствуют? подскажите пожалуйста.

Прикрепленные файлы:

Nightghost аватар
Не в сети
Регистрация: 03/05/18
Сообщения: 77

Re: Rolsen c21r68 уходит в ждущий режим
"fanttom" писал(а):

нет, холодный

Nightghost аватар
Не в сети
Регистрация: 03/05/18
Сообщения: 77

Re: Rolsen c21r68 уходит в ждущий режим
"fanttom" писал(а):

Кондёры заменены все. Про HOT..... не хотелось бы без уверенности. Если только его выпаять и проверить генератором и осциллографом.
Прошу прощения, НОТ это транзистор)) . Да, возможно попробую найти в запасах такой же

FIMA аватар
Не в сети
Бездельник
Регистрация: 17/02/12
Сообщения: 2826

Re: Rolsen c21r68 уходит в ждущий режим
"Nightghost" писал(а):

нет, холодный

Оставь НОТ в покое.
Для цитаты выделяешь левой кнопкой мыши и жмешь на кавычки в правом верхнем углу ТОГО ЖЕ сообщения. Andesten??

"Nightghost" писал(а):

Кондёры заменены все.

Это как? Все во вторичке или таки и первичка под раздачу попала?

"Nightghost" писал(а):

шаси написано то же самое C21R68.

Не,так не бывает!! Давай согласно правил составчик в студию!!!

"Nightghost" писал(а):

нормальное четкое изображение, затем телевизор гаснет

Вот и успей за это время снять замеры на ПК по ВУ и катодам.И не забудь выдать на чем собран сам ВУ.
А если ты исчо и фотки этой страсти замутишь ,то будет здорево.

ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

Nightghost аватар
Не в сети
Регистрация: 03/05/18
Сообщения: 77

Re: Rolsen c21r68 уходит в ждущий режим
"FIMA" писал(а):

Andesten??

Угу

"FIMA" писал(а):

Это как? Все во вторичке или таки и первичка под раздачу попала?

И первичка и вторичка

"FIMA" писал(а):

Не,так не бывает!! Давай согласно правил составчик в студию!!!

На плате только две цифры, которые не обозначают элементы, это C21R68 со стороны элементов и на маске 758717.010 ver.03

"FIMA" писал(а):

Вот и успей за это время снять замеры на ПК по ВУ и катодам.И не забудь выдать на чем собран сам ВУ.
А если ты исчо и фотки этой страсти замутишь ,то будет здорево.

Я пытался поймать момент. когда он включится с мультиметром на контактах, но по закону подлости такого момента не случилось))) Буду пробовать еще. Фото..... постараюсь

FIMA аватар
Не в сети
Бездельник
Регистрация: 17/02/12
Сообщения: 2826

Re: Rolsen c21r68 уходит в ждущий режим

Пропаяй ТДКС с пристрастием если результата не будет попробуй откинуть защиту.

ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

Nightghost аватар
Не в сети
Регистрация: 03/05/18
Сообщения: 77

Re: Rolsen c21r68 уходит в ждущий режим
"FIMA" писал(а):

Пропаяй ТДКС с пристрастием если результата не будет попробуй откинуть защиту

ТДКС пропаивал. Про защиту можно поподробнее?

FIMA аватар
Не в сети
Бездельник
Регистрация: 17/02/12
Сообщения: 2826

Re: Rolsen c21r68 уходит в ждущий режим

Окинь взором,думаю будет полезно.
http://monitor.net.ru/forum/repair-uoc-processor-tda93xx-info-195939.html

ЧЕЛОВЕК-звучит гордо,выглядит отвратительно!

Nightghost аватар
Не в сети
Регистрация: 03/05/18
Сообщения: 77

Re: Rolsen c21r68 уходит в ждущий режим

Прошу подсказать правильно ли я понял, как отключить строку для замера через лампу.

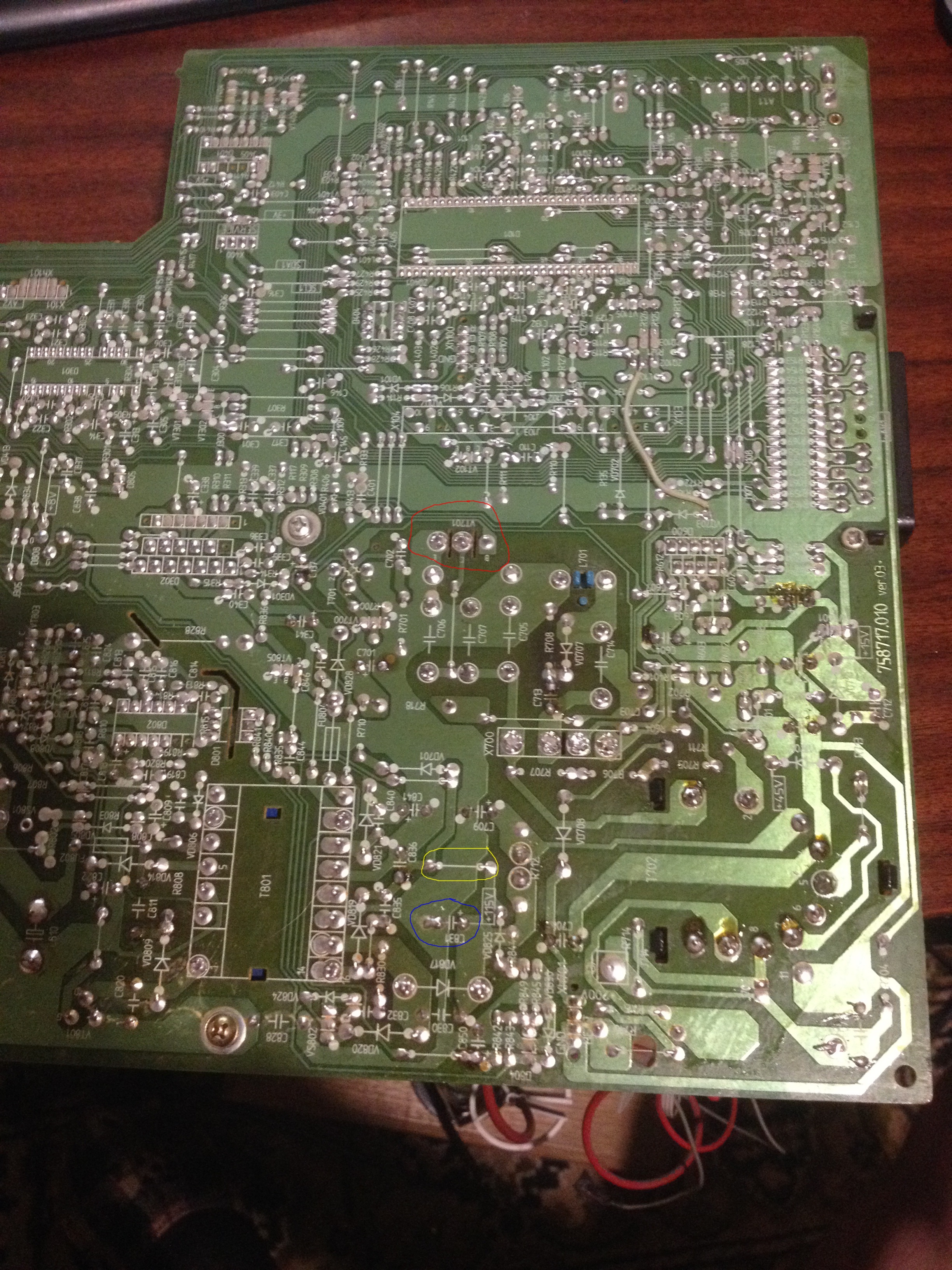

На фото красным обведён строчник.
Желтым перемычка, которую надо отпаять.
И синим конденсатор на который вешается лампа.
Верно? Или прошу поправить.

Прикрепленные файлы:
