Добрый день. Ситуация следующая. Снял L2 и D12. На прозвон цепочка C17-R16 в режиме "омметр-2Мом" сопртивление не показала, что вроде логично из-за C17. Сопротивление на выводах С15 (я понимаю, что не лучший способ проверять емкость омметром ) при этом составляло стабильно 97 ом в обоих направлениях. При промере С14 на сопротивление при прямом подключении ("+" омметра к "+" кондера и "-" к "-") сопротивление возрастало, при обратном подключении щупов, с обратным знаком уменьшалось до "0" и снова возрастало, что вполне тоже логично, очевидно заряд емкости. Оба конденсатора были сняты и промеряны в режиме омметра, в результате "ни чего не понимаю..." :
- С14 собственно ведет как написано;
- С15 при прямом подключении сопротивление-бесконечность (на дисплее цифрового тестера отображена -1), при обратном сопротивление возрастает, подключаешь снова "прямо" и опять сопротивление -"бесконечность", хотя заряд тестером в режиме "мВ" наблюдается.
В общем емкость С15 заменил на новый "Elna" 470х16 В (поведение по омметру не впаяном состоянии как у С14). До этого стоял 470х10 В.
Обнаружил сгоревший, ограничительный резистор R11(Хотя все промерял...(?), при замене подходящего не оказалось, поставил для временного теста 1,4 ом проволочный Philips 0,125 Вт (наверное-уж очень маленький) . На холостом ходу усилилось по громкости тиканье сердечника ТПИ и изменилось напряжение на CH3. В частности на пинах 1 и 4 теперь +8.4...+8,7 В ; появилось напряжение на пине 3 = +7.6...+8,2 В ; на пинах 6 и 8 соответственно +2,8...+3,2 и +1,9...+2,1. И на сетевом электролите напряжение +322 В.. .По схеме, ему (R11) тянуть за собой нечего, но судя по всему причина его поражения была.

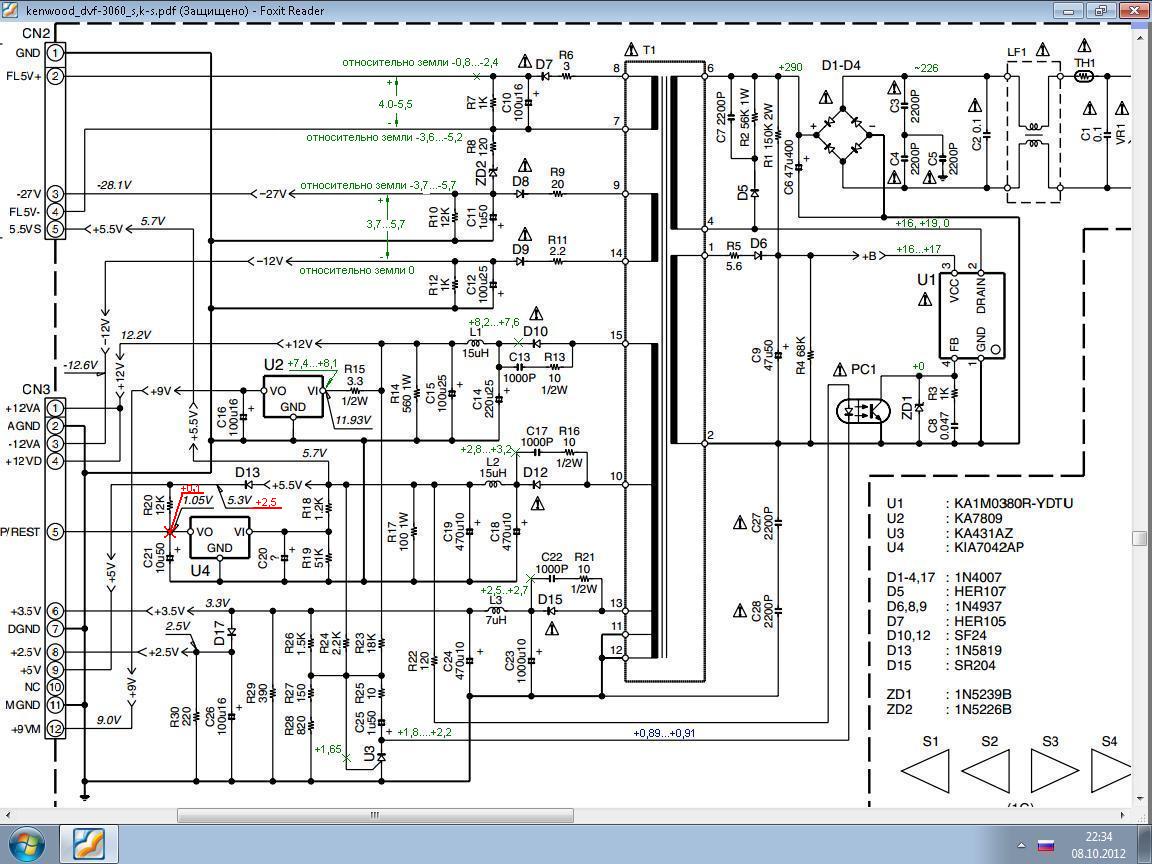

Общий эффект "0", единственное что заметил-отсутствие "скачков", так на 1-2 CH3 стабильно 4,0 (Напряжения снимались под нагрузкой). При этом на VO U4 0,08-0,1 В, а с D13 выходит +2,5 В. "Аппарат" по прежнему молчит, говорить не хочет . Во вложении на всякий случай предыдущие смеры CH3, и разумеется сама схема, что бы не искать.
Zews, принцип его работы я представляю отчетливо, только ни когда именно с ремонтом их не сталкивался, но "пробелы" стараюсь заполнить, хотя с ним это непросто(субъективно конечно). А не может это ли быть связано с U1, господа? .... оптопара в порядке, реагирует на напряжение, но резонный вопрос.... Почему на 4-ой ноге "0", ведь оптопара должна изменять напряжение на ней, тем более если у блока срабатывает постоянно защита и сердечнику приходится "тикать" ?
Они же в разных цепях. Я УЖЕ запутался. Мои рассуждения постоянно нарушаются перескакиванием с одного на другое без всяких объяснений.
Последнее: меняем С6, С9 и измеряем напруги на них.
Будем ремонтировать или пусть работает?
"Человеку нельзя помочь помимо его воли." Г. Померанц
Мой косяк, при написании сбился. . Правильно будет C18(всместо C14) и С19(вместо С15). стоядие в П-фильтре с L2. С9 я уже поменял-результата не принесло, С6 попробую.
"Минздрав" писал(а):
Мои рассуждения постоянно нарушаются перескакиванием
Я извиняюсь, впредь отвечать буду по делу, просто предполагал, что инфы много не бывает. Большое Спасибо. Еще раз Sorry, меняем С6.
Это Вы очень мьягенько... В народе говорят: "Много, да дурного!"
"Serg403" писал(а):
17/10/12
"Serg403" писал(а):
23/10/12
И это Вы, долболоид иженера гаррика,, втираете здесь о замене исправного диода Шоттки?
С огромным уважением, не пошли бы Вы заниматься другим делом! И не здесь! Не здесь!
Возможно ли в голову за две минуты вложить опыт многих лет.
"Никакие рассуждения не в состоянии указать человеку путь, которого он не хочет видеть". Ромен Роллан
Последнее: меняем С6, С9 и измеряем напруги на них.
Доброго времени. С6 поменял. Подходящего по емкости не было, поставил 100х400 В. БП упорно стоит "в защите". Напряжение на С9= +15...+17 В, на С6= 312-320 В. Напряжения, на всех пинах выходных разъемов без изменений, т.е. есть, но везде заниженное. *cray2*
P.S.: Для "Raketa".
- Во первых, Уважаемый друг, оскорбляйте того, кто в зеркале. Я сюда не ругаться пришел. Если внимательно посмотрите первый пост, обратите пожалуйста внимание на фразу: "В ремонте я не силен((((, хотя со сборкой и чтением радиосхем проблем не имею".
- Во вторых, я прекрасно осознаю, что в сети очень много обитателей смеющихся, нелестно отзывающихся и посылающих кого угодно и куда угодно, не предлагая ничего СВОЕГО. Собственно что именно Вы, "Raketa" (а позволяя себе подобные действия, вы не чего по теме не предложили.... отвертку себе можете купить) и делаете. Самомнение, самомнением (а его вам не занимать, если вы даже знаете что такое "Диод Шоттке"), но почему бы Вам не предложить готовое решение в устранении неисправности, если люди бьютя 3-ю страницу, и результат, пусть отрицательный, но есть. Не знаете решения или "жаба душит" за не заработанный в СЦ рубль? -так не переживайте, туда аппарат не пойдет ни при каком раскладе.
Уважаемый, "Raketa", для вас персонально на последок просьба. Мудрые люди говорили "Молчание-золото". Пожалуйста проходите мимо, не портите себе драгоценные нервы моими выкрутасами, а то я чего доброго об паяльник обожгусь и Вас обвинять буду. Извините, Уважаемый, если что не так.
Если есть желание продолжить "обмен любезностями", предлагаю обменяться контактными данными и делать это вне форума. Любые попытки продолжить общение в подобном ключе, буду вынужден пресекать, без обид.
